Характеристики:

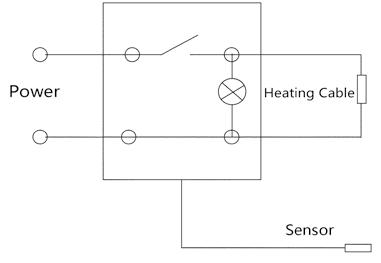

Principle diagram:

Предостережения:

Перед установкой внимательно проверьте соединительную коробку (на предмет повреждений, деформации, люфта и т. д.), в противном случае ее не допускается устанавливать и своевременно заменять.

Откройте термостат температуры и найдите регулировочную ручку, отрегулируйте температуру в соответствии с окружающей средой и проверьте, слышите ли вы звук работы реле, используйте мультиметр для измерения состояния включения-выключения соответствующей клеммы. Обычно отрегулируйте температуру до требуемой контролируемой температуры и закройте коробку.

При подключении внутренней проводки соединительный винт должен быть затянут. Категорически запрещается перепутывать жилы в соединительной коробке для обеспечения достаточного электрического зазора.

Термостат должен быть оснащен соответствующим фиксированным кронштейном, а также строго запрещается, чтобы вход и выход кабеля были направлены вверх; в случае взрывозащищенного исполнения вход должен быть оснащен взрывозащищенным зажимным гранулятом для обеспечения взрывозащищенного исполнения.

Используя зажим, зафиксируйте термостат в правильном положении, а температурный зонд поместите близко к месту измерения. Зонд контроля температуры должен быть горизонтальным или вертикальным и находиться на определенном расстоянии 3-5 см от нагревательного кабеля, чтобы избежать нестабильности и неточности температуры тестируемого устройства.
