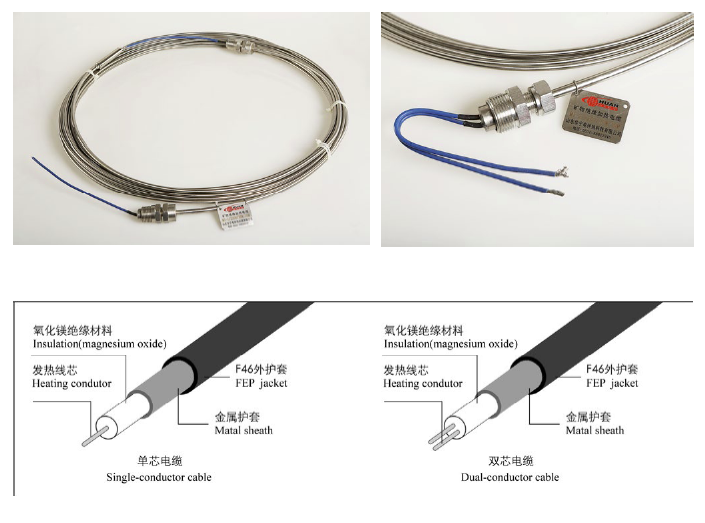

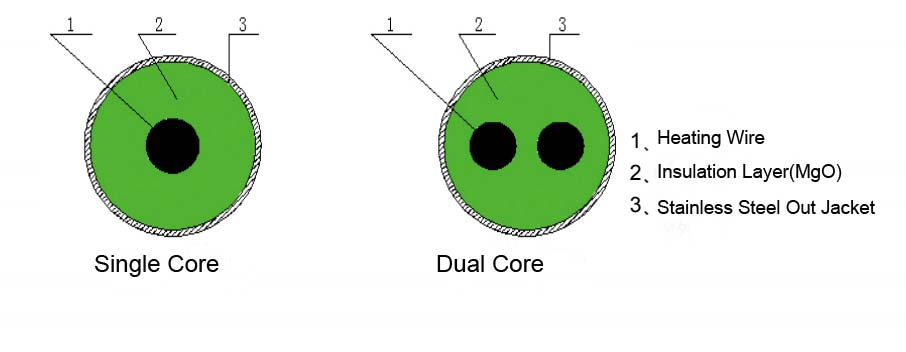

Модель и структура MI кабеля:

1) Проводящий, нагревательный материал, никель-хром (медь-никель, медь)

2) Минеральная изоляция (MgO, AI2O3)

3) Внешняя оболочка (нержавеющая сталь, сплав 825, медь или медно-никелевый сплав)

Благодаря вышеуказанной структуре продукт имеет следующие характеристики:

① Поскольку нагревательный кабель состоит из негорючих неорганических веществ, изделие является огнестойким и негорючим, не выделяет токсичных газов и не поддерживает горение.

② Предельной рабочей температурой нагревательного кабеля является максимальная температура, которой подвергаются его сердечник и металлический наружный слой оболочки.

③ Изоляционный слой выполнен из оксида магния, а сердечник и оболочка — из металла, что кардинально решает проблему старения и максимально продлевает срок службы кабеля.

④ Изделие имеет различные внешние оболочки, которые могут противостоять эрозии, вызываемой маслами, растворителями и большинством кислот, а также обладают хорошей химической стабильностью.

⑤ Металлическая оболочка обладает превосходными характеристиками взрывозащиты и электромагнитного экранирования, а также может служить контуром заземления.

⑥ Хорошие механические свойства, благодаря прочной структуре, он может выдерживать скручивание, сдавливание, изгиб, растяжение, трение и общую тяжелую обработку.

⑦ Благодаря использованию электрического нагревательного элемента последовательного сопротивления нагрев равномерный, небольшая разница температур по всей длине, большой нагревательный кабель, как правило, от 20 до 200 Вт/м.

⑧ При монтаже нагревательных кабелей с минеральной изоляцией запрещается перекрещивание и наложение друг на друга, а также запрещается сгибать соединитель холодного конца MI, холодный конец и соединительная коробка должны располагаться снаружи слоя изоляции.

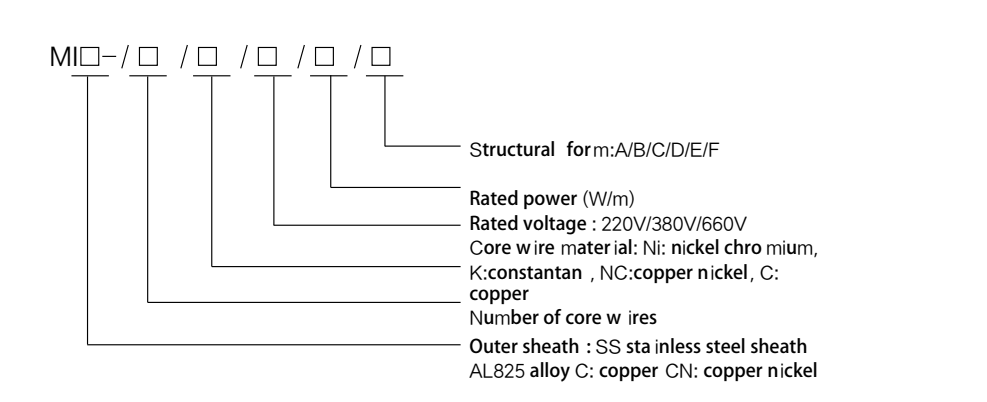

Классификация продукта:

По материалу внешней оболочки нагревательные кабели с МИ подразделяются на:

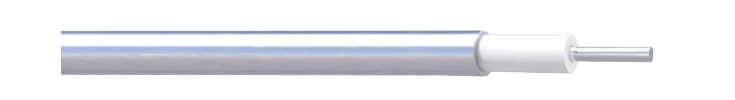

Нагревательный кабель с минеральной изоляцией в оболочке из нержавеющей стали - (MISS);

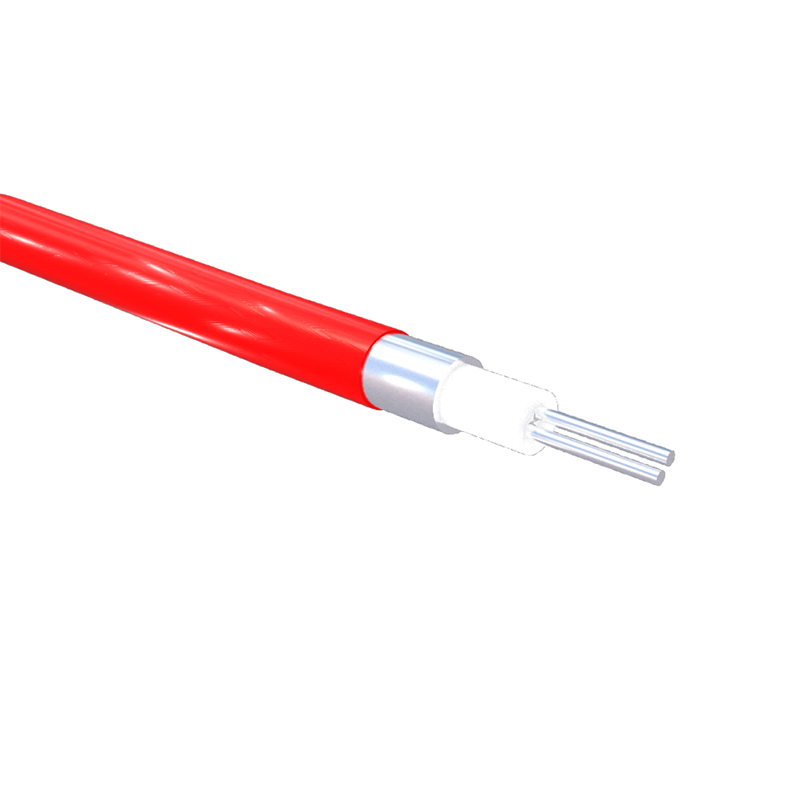

Нагревательный кабель MI с внешней оболочкой из нержавеющей стали и антикоррозионным покрытием (FEP) - (MISS-FEP);

Кабель с оболочкой из сплава 825 MI - (MIAL);

Среда применения:

Приложение:

Нефтехимия: бензол, стирол, фталевый альдегид, щавелевая кислота, пропиленгликоль, акриловая кислота, хлор, нейлон, синтетические волокна, смолы и другие технологические трубопроводы и емкости;

Переработка: трубопровод сырой нефти; трубопроводы парафина, асфальта, тяжелой нефти, остаточного масла, перегонки, хлорирования, крекинга, серы, коксования и другие трубопроводы;

Антиконденсатная защита газопроводов;

Предварительный нагрев реактора газификации катализатора;

Морозостойкие резервуары для хранения сжиженного углеводородного газа и природного газа.

Электричество: подача воды под высоким давлением, конденсация под высоким давлением, удаление сточных вод, пар, контрольно-измерительные приборы, контуры зажигания кислот, щелочей и тяжелого масла, оборудование реактора атомной электростанции и спиральные нагреватели.

Металлургия: высокотемпературные трубопроводы, проектирование передних трубопроводов котлов.

Фармацевтика: смазка, шланг, масляный крем.

Технические характеристики и эксплуатационные параметры:

Диаграмма 1

Таблица электрических параметров нагревательного кабеля:
