Сверхдальний нагревательный кабель
Обзор:
Сверхдальний нагревательный кабель LLHCL — это серия высокопроизводительных резистивных нагревателей, используемых для сверхдальних трубопроводов, требующих поддержания температуры или защиты от замерзания. Когда длина цепи слишком велика, параллельные нагревательные кабели постоянной мощности, саморегулирующиеся нагревательные кабели и последовательные нагревательные кабели не работают, сверхдальние нагревательные кабели используются для минимизации количества точек подачи питания. Одна точка подачи питания может обеспечить обогрев на больших расстояниях.
Сверхдлинные нагревательные кабели LLHCL обеспечивают постоянную мощность на единицу длины цепи без падения напряжения при увеличении длины цепи.

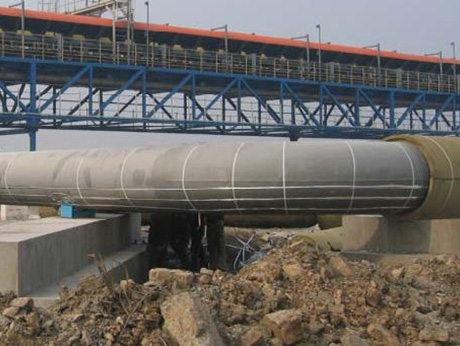

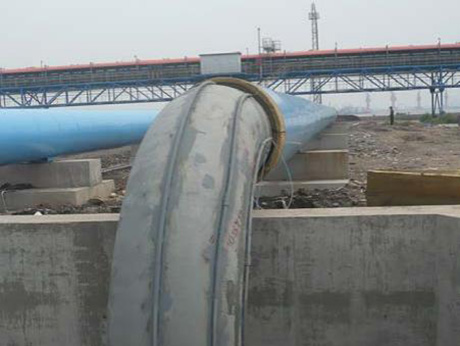

Сплошная металлическая оболочка добавляет механическую прочность, защищает от внешних повреждений во время монтажа и обеспечивает лучшую противопожарную защиту, чем большинство кабелей. Места применения продукта: обогрев и обогрев подводных, подземных и надземных магистральных трубопроводов, антифриз и обогрев трубопроводов в городских трубопроводных коридорах и подводных туннелях. Антифриз магистральных противопожарных трубопроводов и т. д.

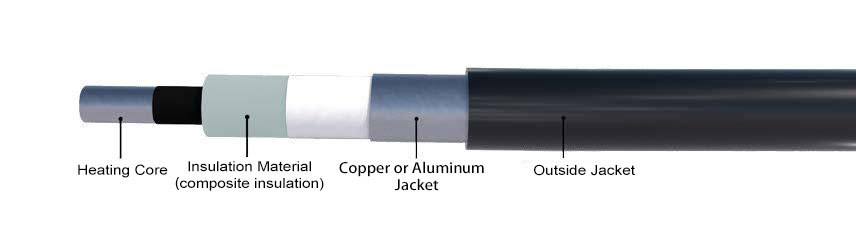

Введение в продукт:

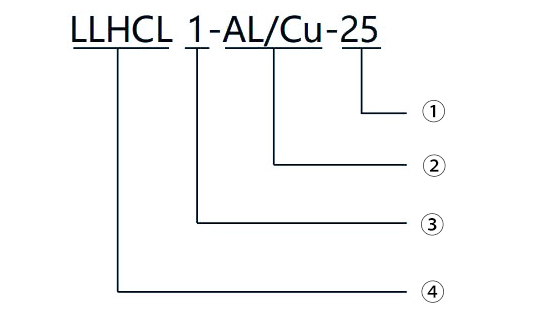

Модель и характеристики LLHCL
1. Площадь поперечного сечения проводника мм² (25,35,50)
2. Материал сердечника: AL: алюминий, Cu:медь
3. Одножильный проводник
4. Сверхдлинный кабель обогрева
| Нет. | Имя | Характеристики и модель | Размер ядра | Размер стержня | Основная площадь |
| 1 | Сверхдальний нагревательный кабель | LLHCL1-AL/Cu-25 | 19X0.64 | 5.7 | 25 |
| 2 | LLHCL1-AL/Cu-35 | 19X0.76 | 6.7 | 35 | |
| 3 | LLHCL1-AL/Cu-50 | 19X0.91 | 7.8 | 50 |
Технические характеристики:
| Сопротивление нагревательного кабеля температуре ℃ | 130 |
| Длина отопительного контура (км) | ≤50 |
| Поддержание температуры ℃ | ≦20 |
| Электроснабжение кВ | 1-6 |

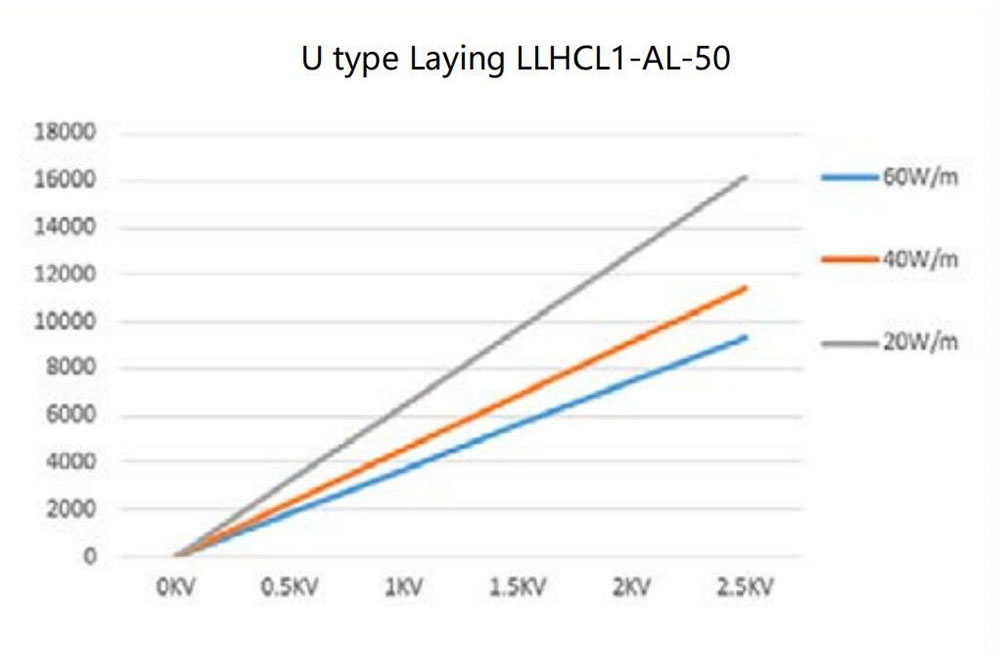

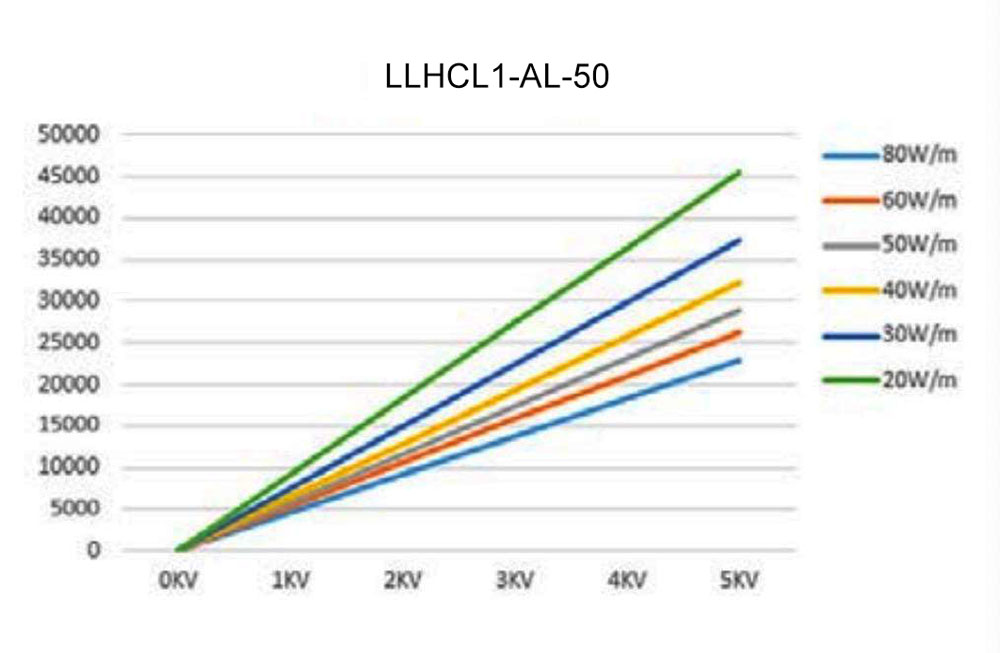

Рабочее напряжение, расстояние подачи питания, диаграмма соотношения мощности
Однофазное рабочее напряжение, дальность подачи питания, выходная мощность (Вт/м), схема типа U Прокладка LLHCL1-AL-35
ПРИМЕЧАНИЕ:
1) Выходная мощность, показанная на рисунке, представляет собой мощность трех нагревательных кабелей при температуре трубы 60°C;
2) Если температура трубопровода выше 60°C, выходная мощность будет уменьшаться на 0,4 Вт/м на каждый градус повышения температуры;
3) Если температура трубы не превышает 60°C, выходная мощность увеличится на 0,4 Вт/м на каждый градус понижения температуры.
4) На схеме трехфазного напряжения показан пример рабочего напряжения 5 кВ. Если вам требуются схемы для рабочих напряжений выше 10 кВ, пожалуйста, запросите дополнительную информацию.
Схема установки продукта:

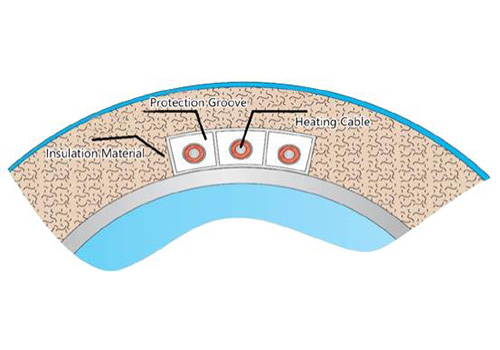

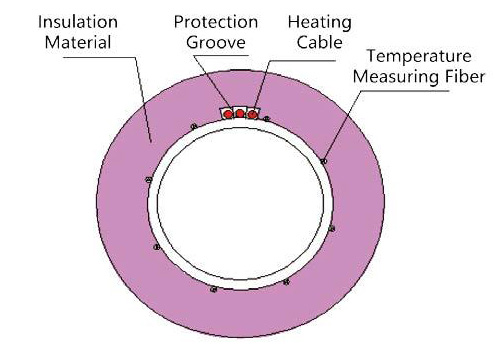

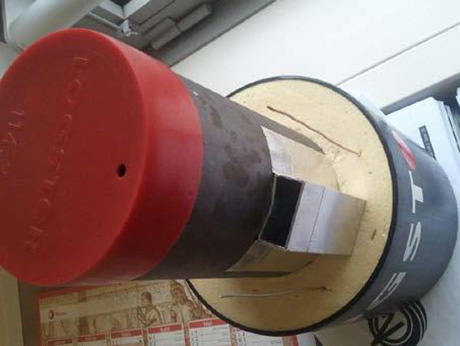

Схема структуры установки продукта

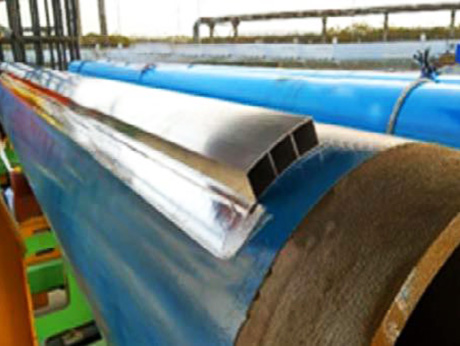

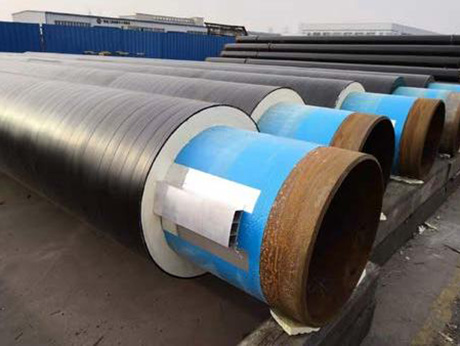

(1) При предварительном изготовлении изоляции трубы закрепить на трубе три защитные канавки, а затем выполнить предварительное изготовление пены;

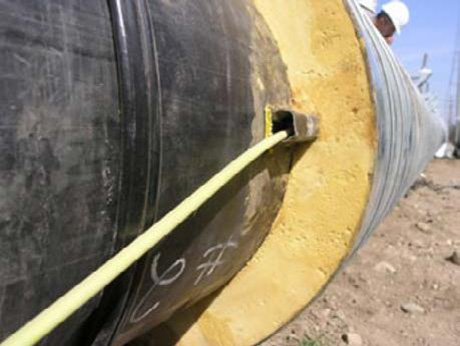

(2) При соединении труб на месте убедитесь, что защитные пазы совмещены, а смещение составляет ≤ 2 мм, чтобы защитить нагревательный кабель от порезов при протаскивании оболочки нагревательного кабеля.
(3) Длина стороны защитной канавки составляет 2.

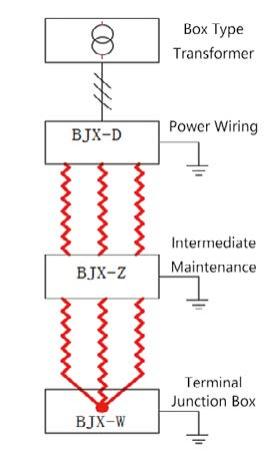

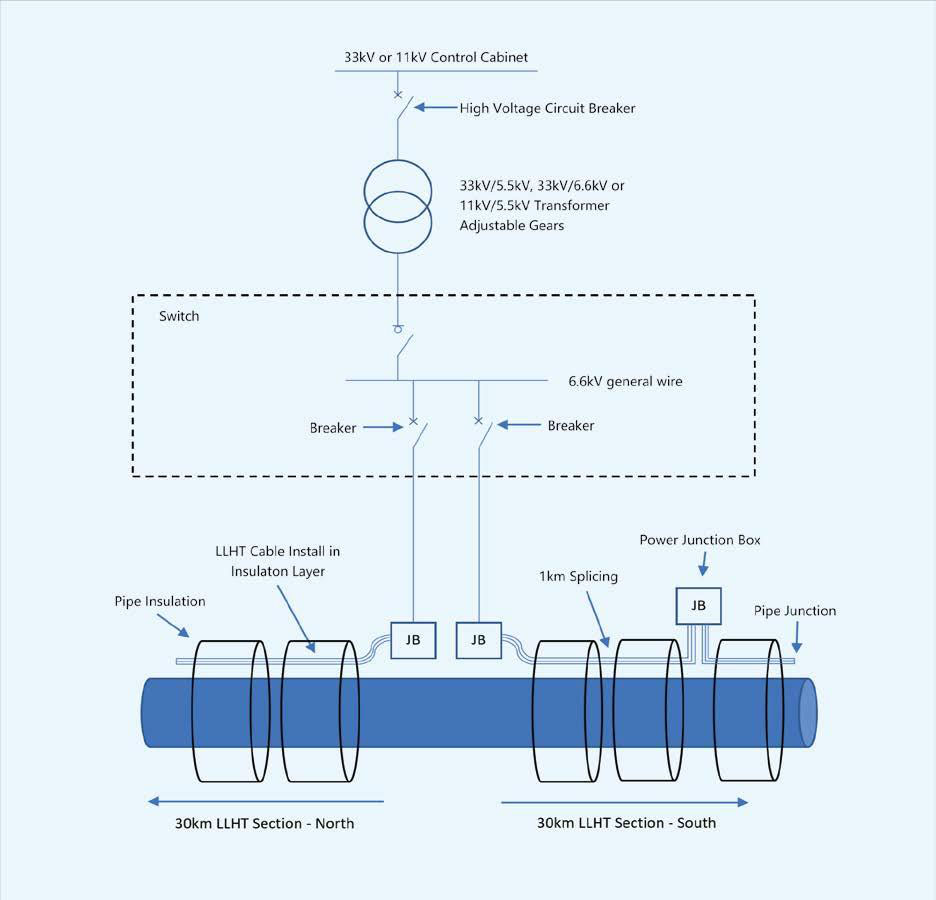

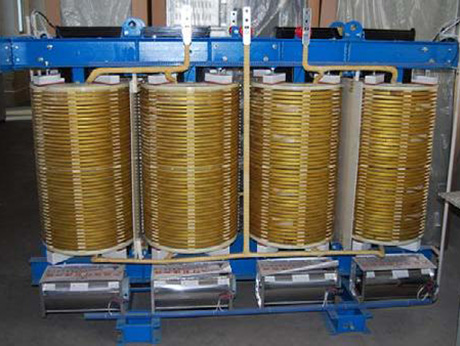

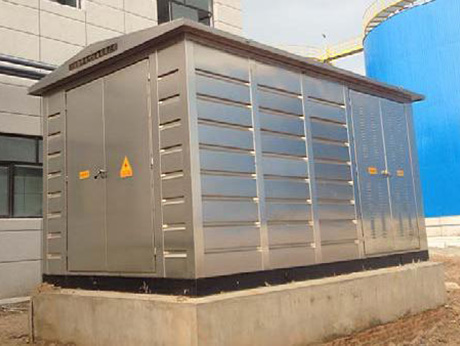

Схема системы обогрева LLHCL:
Для сверхдлинных непрерывных нагревательных кабелей допускается наличие только одного кабельного соединения на каждые 1 км и металлического экрана, подключенного к заземлению на каждые 10 км в системе.

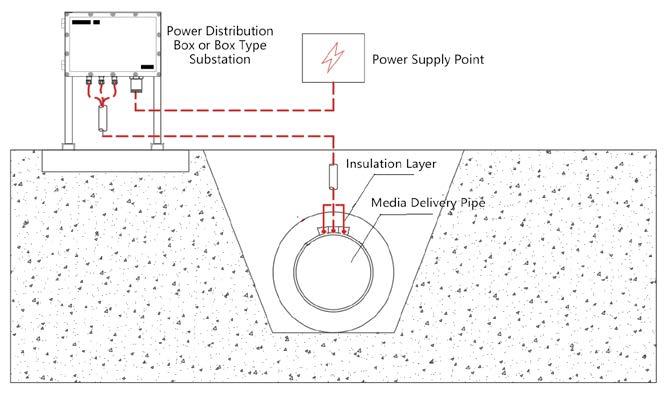

Типовая схема установки электроотопления
