Классификация по материалу:

● Композитная труба из ПФА (растворимый политетрафторэтилен)

● Композитная труба из FEP (полифторэтилен-пропилена)

● Композитная труба из ПВДФ (поливинилиденфторида)

● Композитная труба из нержавеющей стали

● Труба из кремниевой стали

Классификация по типу нагревательного кабеля:

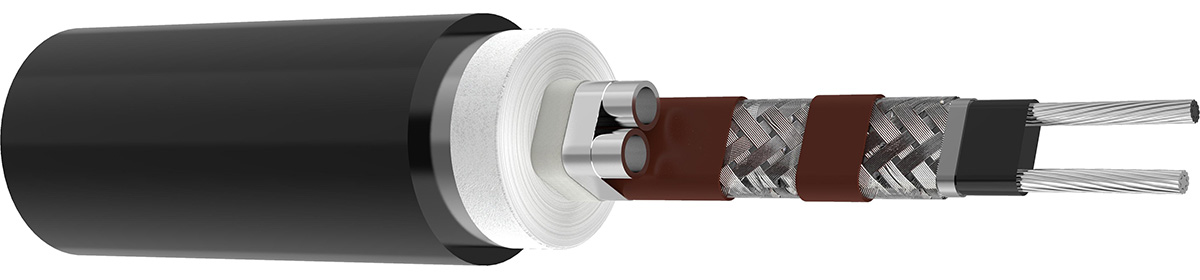

● Композитная труба с саморегулирующимся нагревательным поясом

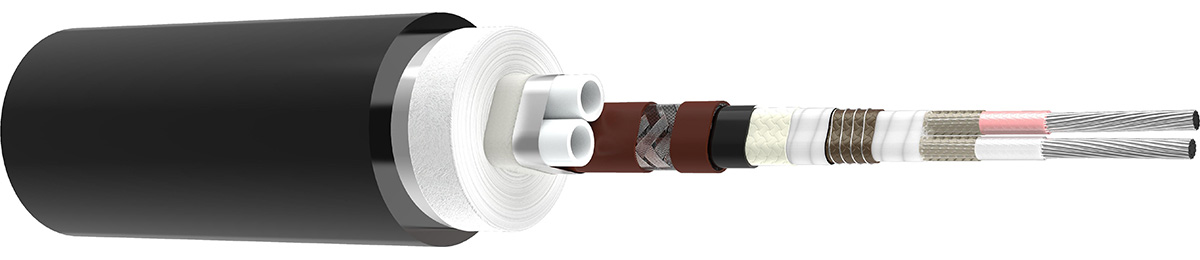

● Композитная трубка с параллельным нагревательным ремнем постоянной мощности

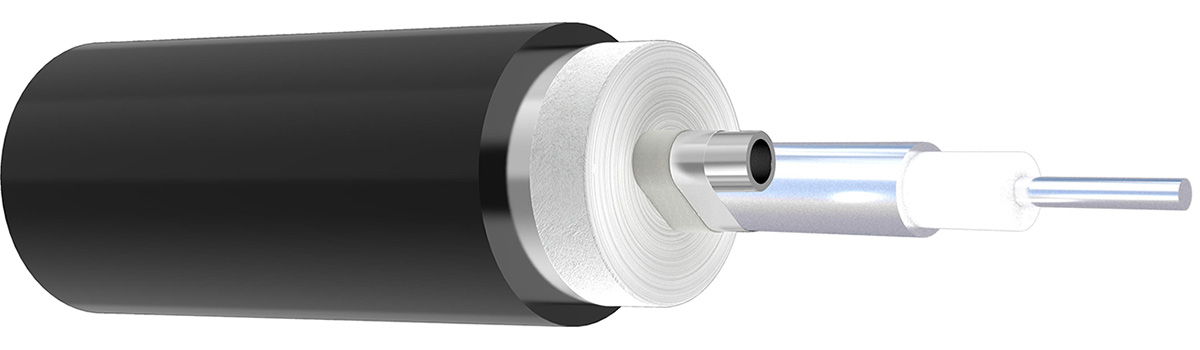

● Композитная трубка нагревательного кабеля с минеральной изоляцией

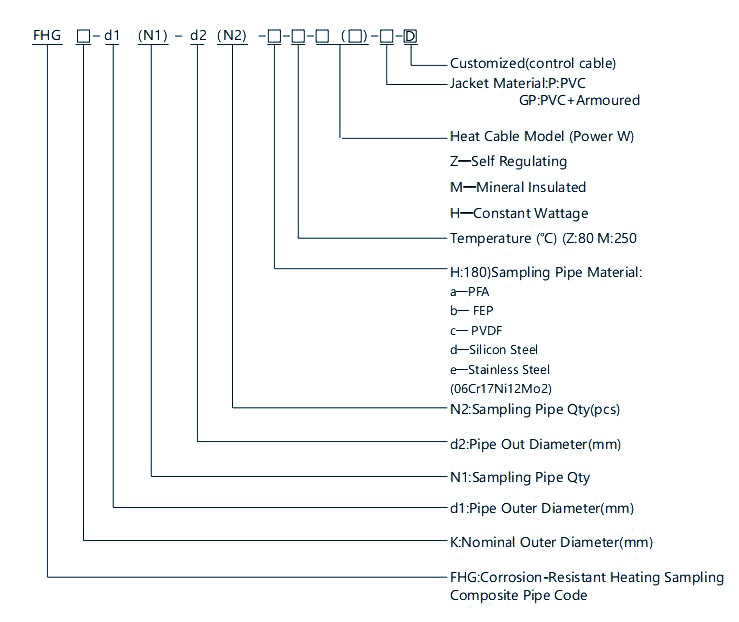

Модель продукта:

FHG45-8(3)-6(2)-a-80-Z(50)

Вверху: FHG — композитная труба для отбора проб с антикоррозионным покрытием;

45: Наружный диаметр композитной трубы;

80: Максимальная рабочая температура в пробоотборной трубке (℃);

Z: Саморегулирующийся нагревательный кабель;

50: Мощность изделия 50 Вт/м;

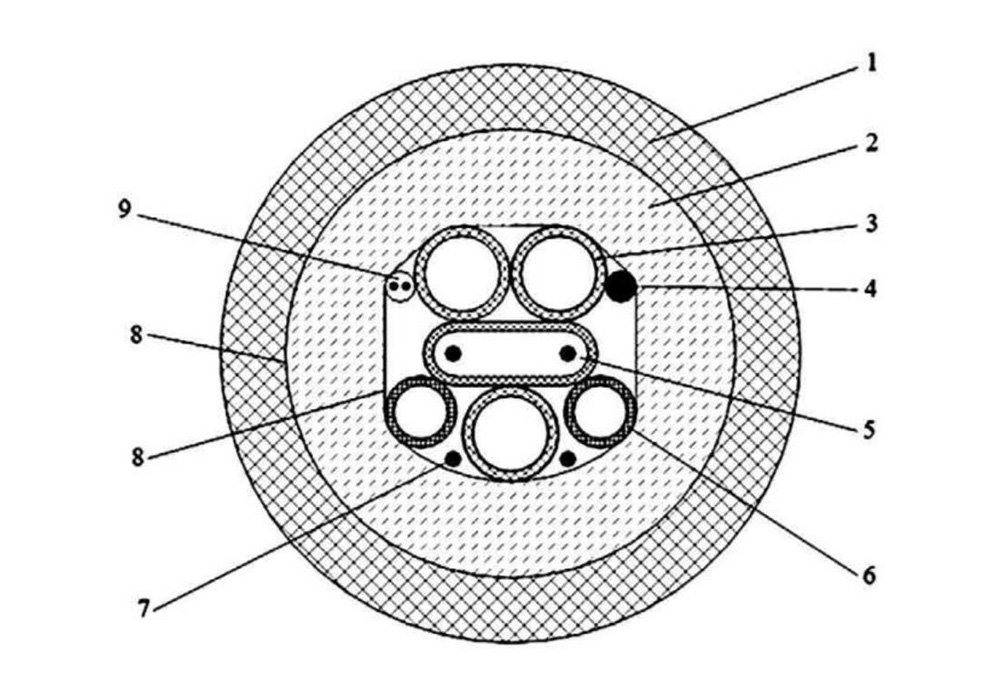

Базовая структурная схема:

1- Куртка 2- Изолированный слой 3- Композитная труба для отбора проб 4- Кабель питания 5- Кабель для обогрева 6- Композитная труба для отбора проб 7- Проволока 8- Защитная светоотражающая пленка 9- Компенсационный кабель

Технические параметры композитной трубы с саморегулирующейся температурой нагревательного пояса:

①Электрические индикаторы

a. Саморегулирующаяся температура Номинальная мощность нагревательного ремня составляет 10 Вт/м～50 Вт/м (выходная мощность при 10℃);

b. Номинальное напряжение: 24V、36V、220VAC;

c. При длине ≤100м;

d. Оснащен автоматическим выключателем с номинальным током 6А～32А, распределительные выключатели оснащены устройствами защиты от утечки тока.

②Тепловой индекс

a. При температуре окружающего воздуха -20℃ и скорости ветра 15 м/с температура внутри трубы поддерживается на уровне 20~80℃;

b. Пробоотборная трубка выдерживает коррозию, вызванную различными кислотными и щелочными средами, и имеет сопротивление давлению 1,0 МПа без утечек;

c. Пробоотборная трубка может работать длительное время при температуре <80°C.

③ Метрики установки

a. Минимальный радиус кривизны композитной трубы 0,5м;

b. Максимальная длина непрерывного использования 100 м;

c. Минимальная температура установки -20℃;

d. Минимальное фиксированное расстояние: 5 м по вертикали, 2 м по горизонтали;

e. Категорически запрещается крутить или волочить по земле во время строительства. Оболочку оголовка трубы разрешается разбирать только при монтаже соединения.

f. Следует избегать прокладки композитной трубы для отбора проб вместе с силовыми кабелями.

Примечание: Во время строительства категорически запрещается скручивать и волочить по земле. Оболочку оголовка трубы разрешается разбирать только при монтаже соединения.

Композитная трубка с параллельным нагревательным ремнем постоянной мощности technical parameters:

① Электронный индекс

a. Номинальная мощность параллельной нагревательной ленты постоянной мощности 30 Вт/м, 40 Вт/м, 50 Вт/м;

b. Номинальное напряжение: 220VAC;

c. Длина использования ≤150м;

d. Оснащен автоматическим выключателем с номинальным током 6А～32А, распределительным выключателем с защитой от утечки;

e. Необходимо оснастить прибором для контроля температуры.

② Тепловой индекс

a. При температуре окружающей среды -20℃ и скорости ветра 15 м/с температура внутри трубы поддерживается на уровне 40~180℃;

b. Пробоотборная трубка выдерживает коррозию, вызываемую различными кислотными и щелочными средами, и выдерживает давление 1,0 МПа без утечек.

c. Пробоотборная трубка может работать длительное время при температурах <100°C.

③ Установить индекс

a. Минимальный радиус кривизны композитной трубы 0,5м;

b. Максимальная длина непрерывного использования 100～150 м;

c. Самая низкая температура установки -20℃;

d. Минимальное фиксированное расстояние: 5 м по вертикали, 2 м по горизонтали;

e. Категорически запрещается крутить или волочить по земле во время строительства. Оболочку оголовка трубы разрешается разбирать только при монтаже соединения.

f. Следует избегать прокладки композитной трубы для отбора проб вместе с силовыми кабелями.

Технические параметры композитной трубы с минеральной изоляцией для нагревательного кабеля:

① Электронный индекс

a. Номинальная мощность нагревательных кабелей с минеральной изоляцией 10 Вт/м～150 Вт/м;

b. Номинальное напряжение: 220VAC;

c. Используйте длину 5～50 м (максимальная длина нагрева различна для разных мощностей);

d. Оснащен автоматическим выключателем с номинальным током 6А ~ 32А, распределительным выключателем с защитой от утечки;

e. Необходимо оснастить прибором для контроля температуры.

② Тепловой индекс

a. При температуре окружающей среды -20℃ и скорости ветра 15 м/с температура внутри трубы поддерживается на уровне 200℃～400℃;

b. Трубка для отбора проб устойчива к различным кислотам, щелочной среде, устойчивость к давлению 1,0 МПа, отсутствие утечек;

c. Пробоотборная трубка может работать при температурах <400℃ в течение длительного времени;

③ Установить индекс

a. Минимальный радиус кривизны композитной трубы — 0,6 м;

b. Максимальная длина использования 50 м;

c. Минимальная температура установки - 20℃;

d. Минимальное фиксированное расстояние: 5 м по вертикали, 2 м по горизонтали;

e. Категорически запрещается крутить или волочить по земле во время строительства. Оболочку оголовка трубы разрешается разбирать только при монтаже соединения.

f. Следует избегать прокладки композитной трубы для отбора проб вместе с силовыми кабелями.

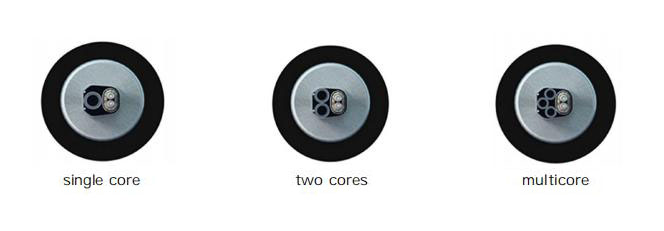

Перечень моделей, конструкций и сечений композитных труб для отбора проб антикоррозионного обогрева:
