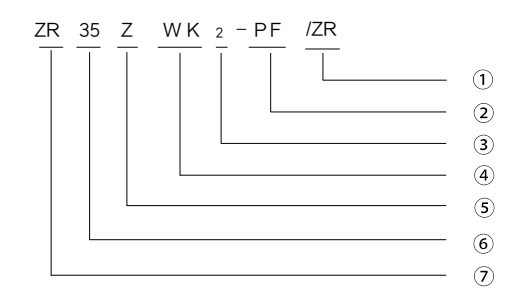

Номенклатура типового номера:

Температурный класс: среднетемпературная серия (Z)

Тип конструкции: базовый тип (J), экранированный взрывозащищенный тип (P), защитный тип (F), взрывозащищенный тип защиты (PF), взрывозащищенный и антикоррозионный тип (PF2, PF46)

Уровень напряжения: 36V, 110V, 220V, 380V

Номинальная мощность при 10°C: 35W/m, 40W/m, 45W/m, 50W/m, 60W/m Маркировка взрывозащиты: ExeIIT4 Gc

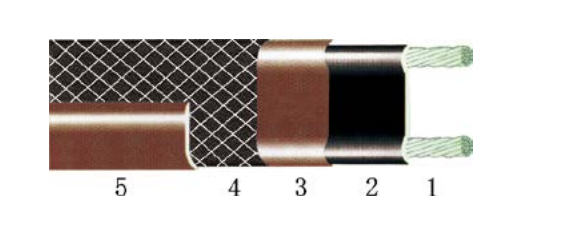

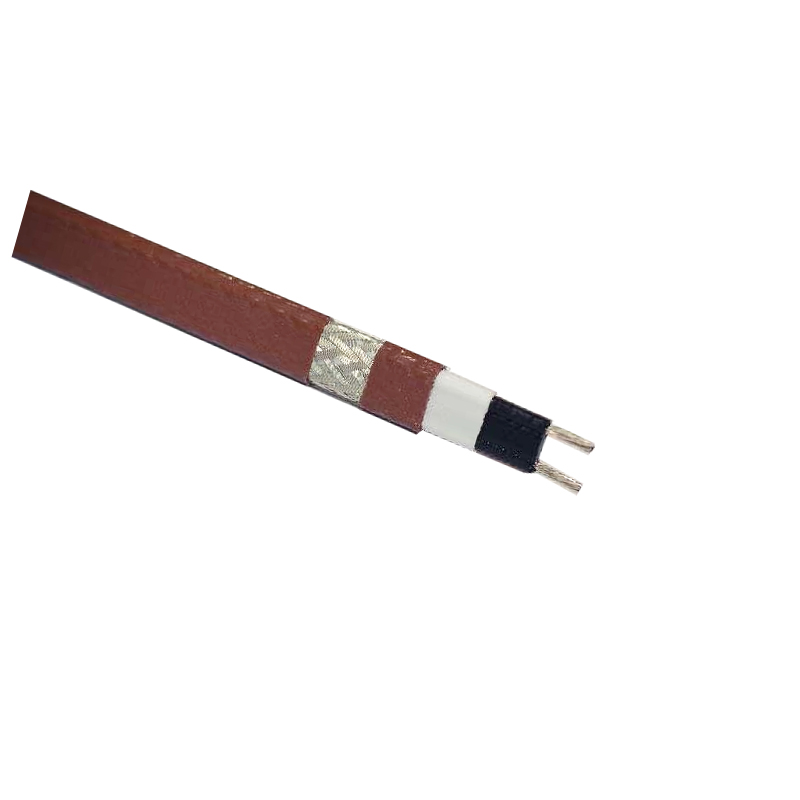

Construction:

(1) Медная шина: 7×0.50, 19×0.32, 19×0.41.

(2)Нагревательный пояс: обычный PTC, огнестойкий PTC, фторсодержащий PTC.

(3) Изоляционный слой: модифицированный полиолефин, огнестойкий полиолефин, фторированный полиолефин, перфторированный материал.

(4) Экранирующий слой: оплетка из луженой медной проволоки или другой металлической проволоки, плотность покрытия ≥75%.

(5) Медная шина:Оболочка: модифицированный полиолефин, огнестойкий полиолефин, фторированный полиолефин, перфторированный материал.

Технические параметры:

(1) Стандартный цвет: коричневый.

(2) Диапазон температур: максимальная температура поддержания составляет 90±5°C, а максимальная температура составляет 125°C (температура, которую выдерживает сердечник ремня).

(3) Температура конструкции: полиолефин минимум -40 °C, фторсодержащий материал минимум -30 °C.

(4) Пусковой ток: ≤0.6A/m.

(5) Тепловая стабильность: После испытания тепловых характеристик электрического нагревательного кабеля его мощность должна поддерживаться на уровне 90% от первоначального значения.

(6) Bending radius: 30,4 мм при -20°C и 40,6 мм при -30°C.

(7) Радиус изгиба: 25,4 мм при -20°C и 35 мм при -30°CСопротивление изоляции: Сопротивление изоляции между электронагревательным проводником и металлическим экраном должно быть не менее 500 МОм.

Преимущества:

(1) Автоматически регулирует выходную мощность и компенсирует ее в соответствии с фактическим теплом, необходимым для системы электрообогрева, которая представляет собой новое поколение энергосберегающих нагревателей с постоянной температурой.

(2) Его можно произвольно укорачивать или удлинять в определенном диапазоне, а также его можно многократно перекрывать, не опасаясь возникновения точек перегрева и выгорания.

(3) Низкая температура, быстрый запуск, равномерная температура, поскольку каждая часть может автоматически регулироваться в зависимости от изменения температуры в месте обогрева.

(4) Простота установки, простота обслуживания, круглосуточный сервис, высокий уровень автоматизации и низкие затраты на эксплуатацию и обслуживание.

(5) Он безопасен и надежен, широко используется, не загрязняет окружающую среду, имеет длительный срок службы.

(6) Максимально допустимая длина автоматического выключателя для среднетемпературной серии типа «С».

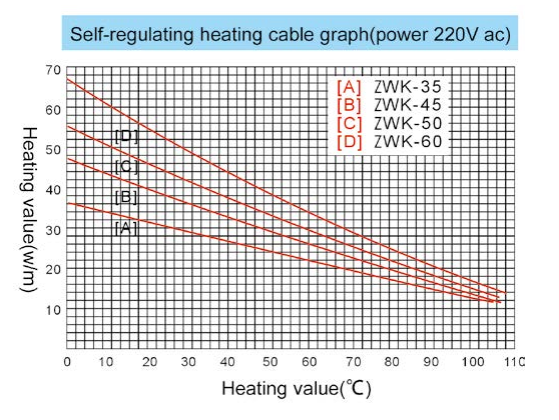

Номинальная выходная мощность на металлических трубах при напряжении 220 В

Приложение:

Серия низкотемпературных саморегулирующихся электрических нагревателей широко используется в обогреве, антикоагуляции и антиобледенении трубопроводов и резервуаров для хранения гражданской солнечной энергии, геотермального отопления, противопожарной защиты, нефтяной, химической, сталелитейной, электроэнергетической и природоохранной промышленности. Электрический нагревательный кабель подходит для общих зон, опасных зон и корродированных зон. При использовании с взрывозащищенной распределительной коробкой электропитания он подходит для дивизиона 1, 2 и группы взрывоопасных газовых смесей "T4-T6" завода, которые не подвергаются непосредственному воздействию внешних сил.

Максимальная длина цепи в зависимости от размера автоматического выключателя:
