HBL Параллельный Тип Постоянная Мощность Нагревательный Кабель

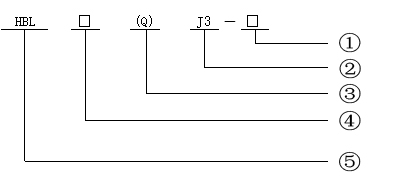

Модель продукта:
1. Выходная мощность на единицу длины (Вт/м): 10, 20, 30, 40, 50, 60
2. Изоляционный материал FEP 205℃
3. Усиленный тип (не маркирован для стандартного типа)
4. Количество ядер: 2 - Однофазный 220В 3 - Однофазный 220В 2a - Две фазы 380В
5. Параллельная нагревательная лента постоянной мощности
Example:
● HBL2-J3-30 представляет собой однофазную параллельную нагревательную ленту постоянной мощности стандартного типа с номинальной мощностью 30 Вт/м и номинальным напряжением 220 В.
● HBL3(Q)-J3-60 представляет собой трехфазную параллельную нагревательную ленту постоянной мощности усиленного типа с номинальной мощностью 60 Вт/м и номинальным напряжением 380 В.

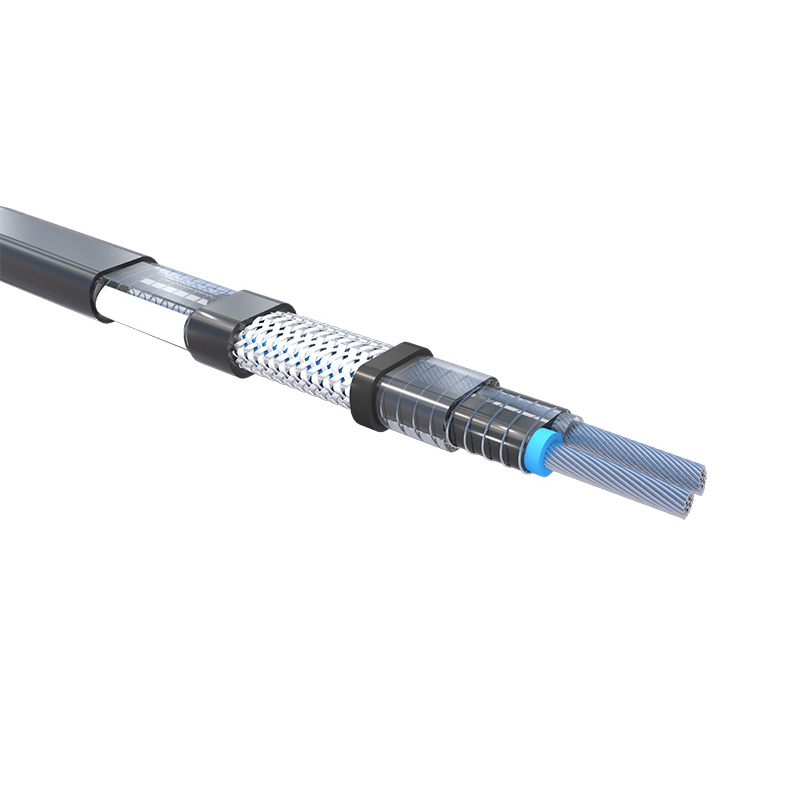

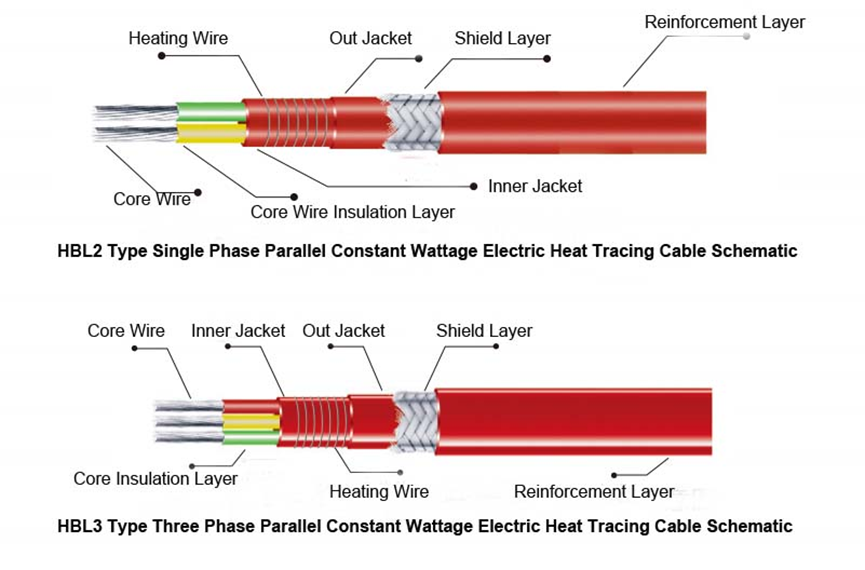

Структура продукта и принцип работы:

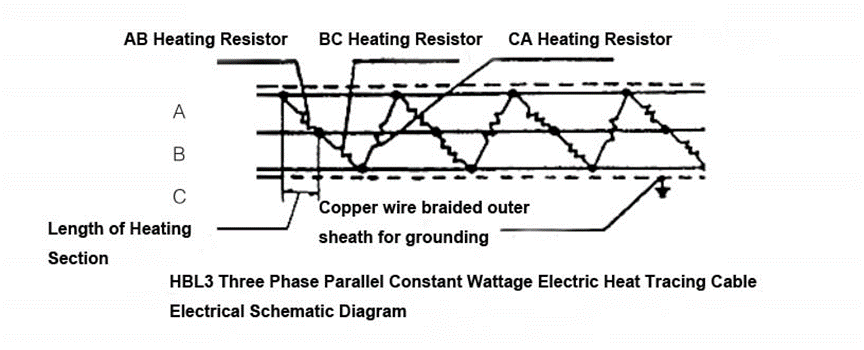

Провод шины питания состоит из двух или трех параллельных изолированных медных проводников. Нагревательные провода обертываются на поверхность основного слоя изоляции, а нагревательный провод подключается к проводу шины через равные интервалы (т. е. по длине нагревательной секции), образуя непрерывный параллельный резистор. Когда провод шины запитан, каждый параллельный резистор генерирует тепло, образуя непрерывную нагревательную ленту.
Спецификация и технические параметры:
1) Технические характеристики и технические параметры однофазного параллельного нагревательного кабеля постоянной мощности
| Тип | Номинальное напряжение (В переменного тока) | Номинальная мощность (Вт/м) | Максимальная полезная длина (м) | Макс. поддерживаемая температура (℃) | Цвет шины | |
| Стандартный тип | Улучшенный тип | |||||
| HBL2-J3-10 | HBL2(Q)-J3-10 | 220 | 10 | 200 | 130℃ | Белый, Черный |
| HBL2-J3-20 | HBL2(Q)-J3-20 | 220 | 20 | 170 | 120℃ | |
| HBL2-J3-30 | HBL2(Q)-J3-30 | 220 | 30 | 150 | 90℃ | |
| HBL2-J3-40 | HBL2(Q)-J3-40 | 220 | 40 | 130 | 65℃ | |
2) Технические характеристики и технические параметры двухфазного параллельного нагревательного кабеля постоянной мощности 380 В
| Тип | Номинальное напряжение (В переменного тока) | Номинальная мощность (Вт/м) | Максимальная полезная длина (м) | Макс. поддерживаемая температура (℃) | Цвет шины | |
| Стандартный тип | Улучшенный тип | |||||
| HBL2a-J3-20 | HBL2a(Q)-J3-20 | 380 | 20 | 250 | 130℃ | Красный, Черный |
| HBL2a-J3-30 | HBL2a(Q)-J3-30 | 380 | 30 | 200 | 120℃ | |
| HBL2a-J3-40 | HBL2a(Q)-J3-40 | 380 | 40 | 150 | 100℃ | |
3) Технические характеристики и технические параметры трехфазного параллельного нагревательного кабеля постоянной мощности
| Тип | Номинальное напряжение (В переменного тока) | Номинальная мощность (Вт/м) | Максимальная полезная длина (м) | Макс. поддерживаемая температура (℃) | Цвет шины | |
| Стандартный тип | Улучшенный тип | |||||
| HBL3-J3-30 | HBL3(Q)-J3-30 | 380 | 30 | 300 | 120℃ | Красный, Белый, Черный |
| HBL3-J3-40 | HBL3(Q)-J3-40 | 380 | 40 | 260 | 100℃ | |
| HBL3-J3-50 | HBL3(Q)-J3-50 | 380 | 50 | 230 | 70℃ | |
| HBL3-J3-60 | HBL3(Q)-J3-60 | 380 | 60 | 200 | 60℃ | |
Характеристики продукта:
Параллельный электрический нагревательный пояс постоянной мощности состоит из нескольких нагревательных секций, соединенных параллельно по всей длине. Длина может быть укорочена в соответствии с фактическими потребностями. При нагревании его необходимо использовать вместе с термостатом. Среду можно точно настроить для поддержания температуры и осуществления автоматического управления. Выработка тепла на единицу длины постоянна. Чем длиннее используемый электрический нагревательный кабель, тем больше общая выходная мощность. Кроме того, электрический нагревательный кабель может быть близко к поверхности трубопровода из-за своей мягкости. Внешняя металлическая экранирующая сетка может играть роль взрывозащиты, помехоустойчивости, теплопередачи и теплоотвода, улучшать общую прочность электрического нагревательного пояса, а также может использоваться в качестве безопасного заземляющего провода. Поэтому он широко используется в изоляции, антифризе и обогреве трубопроводов, клапанов, небольших резервуаров для хранения, корпусов насосов и т. д.
Армированный параллельный электрический нагревательный кабель постоянной мощности представляет собой слой антикоррозионного изоляционного слоя, намотанный на внешний слой обычного электрического нагревательного кабеля. Остальная часть структуры такая же, как у обычного электрического нагревательного кабеля. В дополнение к преимуществам обычного электрического нагревательного кабеля, армированный электрический нагревательный кабель также обладает характеристиками высокой механической прочности и сильной антикоррозионной способности.
В дополнение к характеристикам однофазного электрического нагревательного пояса, трехфазный параллельный электрический нагревательный пояс постоянной мощности также обладает характеристиками большой максимальной длины использования, хорошей равномерности нагрева и сбалансированной нагрузки на электросеть.
